【整車技術參數】 | |||
產品** | 華通牌 | 公告批次 | 340 |
產品名稱 | 洗掃車 | 產品型號 | HCQ5086TXSBJ6 |
總質量(Kg) | 8280 | 罐體容積(m3) | |
額定載質量(Kg) | 895 | 外形尺寸(mm) | 6890×2300×2715 |
整備質量(Kg) | 7190 | 貨廂尺寸(mm) | ×× |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 3 | 鞍座**大載質量(Kg) | |
接近角/離去角(°) | 22/14 | 前懸/后懸(mm) | 1135/1955 |
軸荷(Kg) | 3000/5280 | **高車速(Km/h) | 95 |
備注 | ABS型號為CM4XL-4S/4M,生產廠家為廣州瑞立科密汽車電子股份有限公司.4,該車專用作業裝置有箱體和洗掃裝置,功能主要用于城市街道洗掃等作業;側后防護情況:側防護由專用裝置代替,后防護材料Q235,截面尺寸150×50(mm),螺栓連接;離地高度380mm;專用功能及裝置:該車專用裝置由水箱,風機和清掃裝置等組成,主要用于路面清洗作業;該車采用3800mm軸距底盤. | ||
【底盤技術參數】 | |||
底盤型號 | BJ1086VDJDA-01 | 底盤名稱 | 載貨汽車底盤 |
**名稱 | 福田牌 | 生產企業 | 北汽福田汽車股份有限公司 |
軸數 | 2 | 輪胎數 | 6 |
軸距 (mm) | 3360,3800 | ||
輪胎規格 | 7.50R16 14PR | ||
鋼板彈簧片數 | 4/9+8,10/9+8 | 前輪距(mm) | 1715 |
燃料種類 | 柴油 | 后輪距(mm) | 1670,1800 |
排放依據標準 | GB3847-2005,GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) |
WP3NQ160E61 | 濰柴動力股份有限公司 | 2970 | 118 |

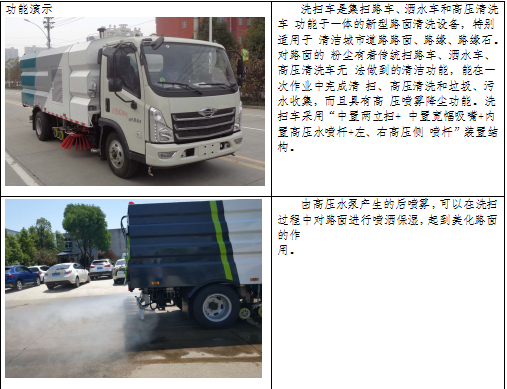

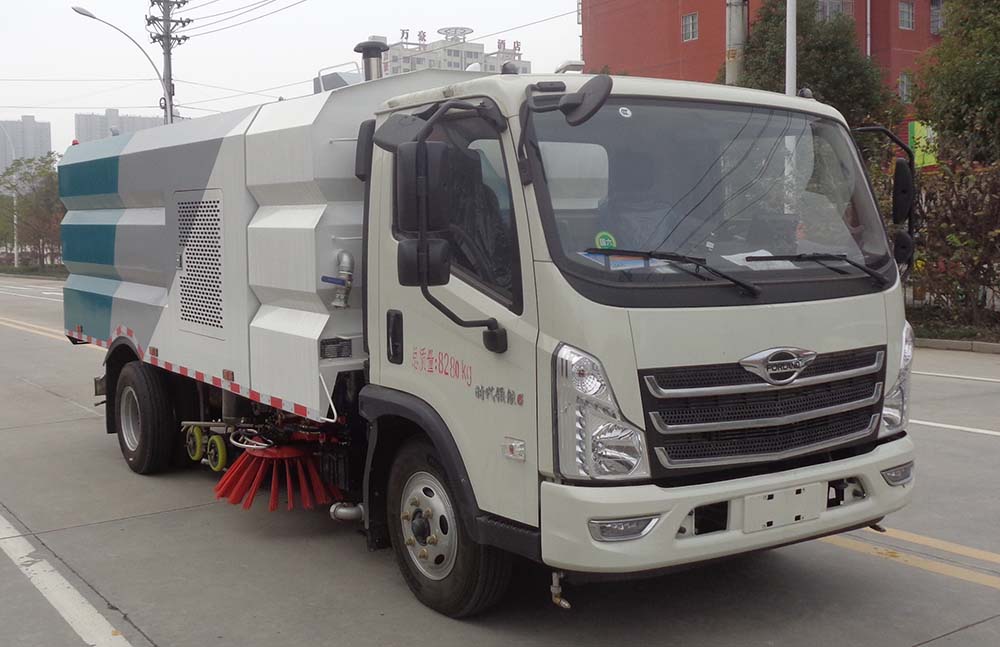

車輛概述
研發的一款道路清掃保潔創新車型，采用了我司**的V型噴管清洗技術，集掃路車和高壓清洗車功能一體，既能夠**進行掃路作業或清洗作業，又能同步進行路面刷洗作業。該車具有作業不揚塵、作業后路面不留塵土、作業時間長、作業性能穩定等突出特點，特別適用于城區干道的清洗保潔作業。洗掃車具有路面清洗、路面清掃路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵
等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 多種作業模
式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達 95%
以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣 。需要進行路面清掃或路 面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除 塵作業。可以像灑水車一樣對路面進行低壓沖洗作業。
洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、隧道、橋梁、隔離墻
避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。

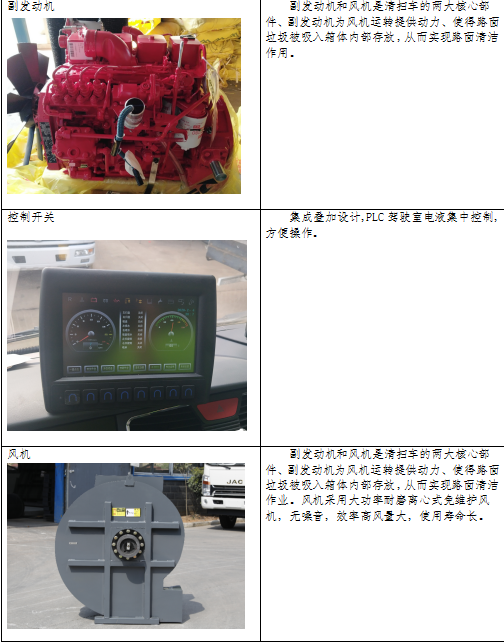

整車配置
該洗掃車采用福田二類底盤改裝，加裝副發動機、風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統、左右高壓側噴高、吸盤內置高壓主噴桿、氣動系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
性能特點
● 高壓水泵****，可隨時進行掃路作業或清洗作業功能的切換，集掃路車和清洗車于一體，一車多用，四季可用。
● 整車采用“中置二盤掃+中置V型噴水架+吸嘴結構”配置。

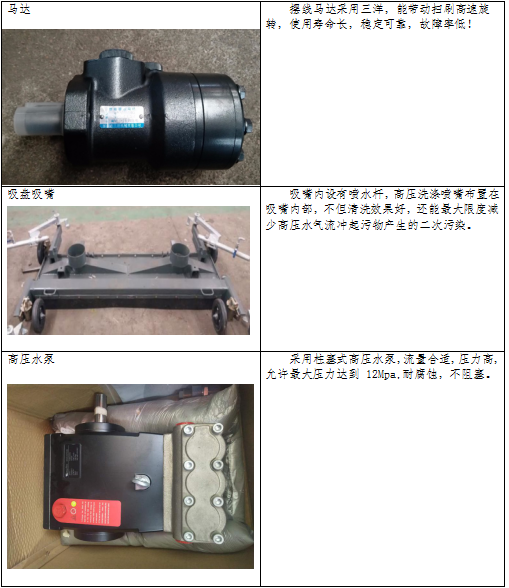

● 采用小流量高壓水泵，清洗能力強；采用高壓離心風機，抽吸能力強。
● 高壓清洗系統采用"V型噴管和吸嘴無間隙高壓噴嘴裝置”布置形式。
● 采用污水排放裝置，對污水、淤泥進行有效分離。可隨時根據垃圾箱內污水情況將污水單獨排放，有效延長洗掃車連續作業時間，提高作業效率。

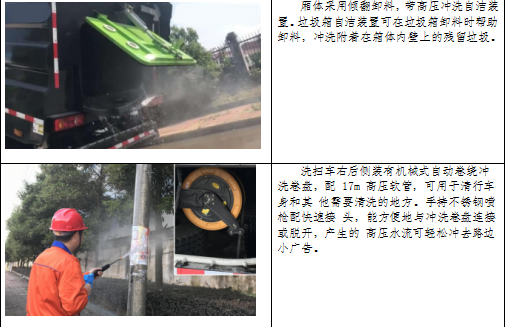

● 垃圾箱具有自動傾翻卸料功能，內設高壓清洗裝置，可快速沖洗垃圾箱。

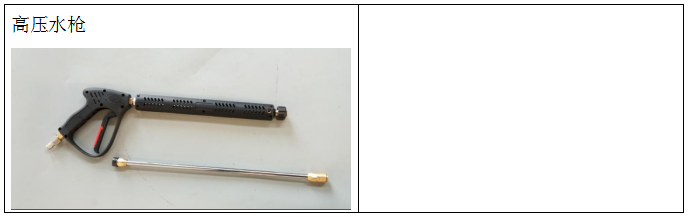

● 配備高壓清洗**，能對全車進行自清潔。

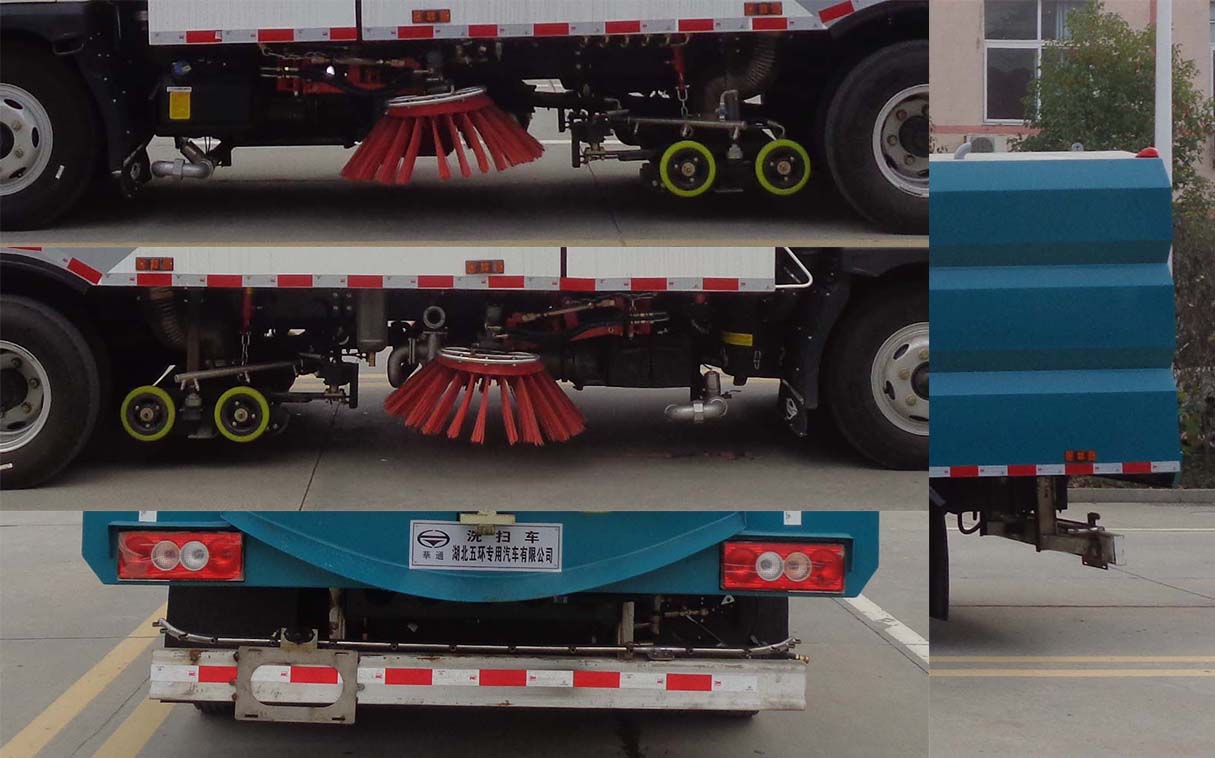

● 掃盤、左右噴管伸縮臂具有避障保護裝置

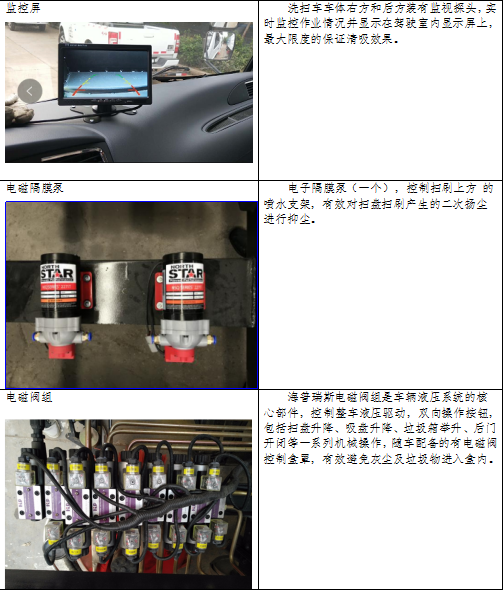

● 采用CAN智能化總線**系統，駕駛室內即可實現操作所有動作的執行
注：此參數為廠家標配，實際參數根據客戶需求有所不同

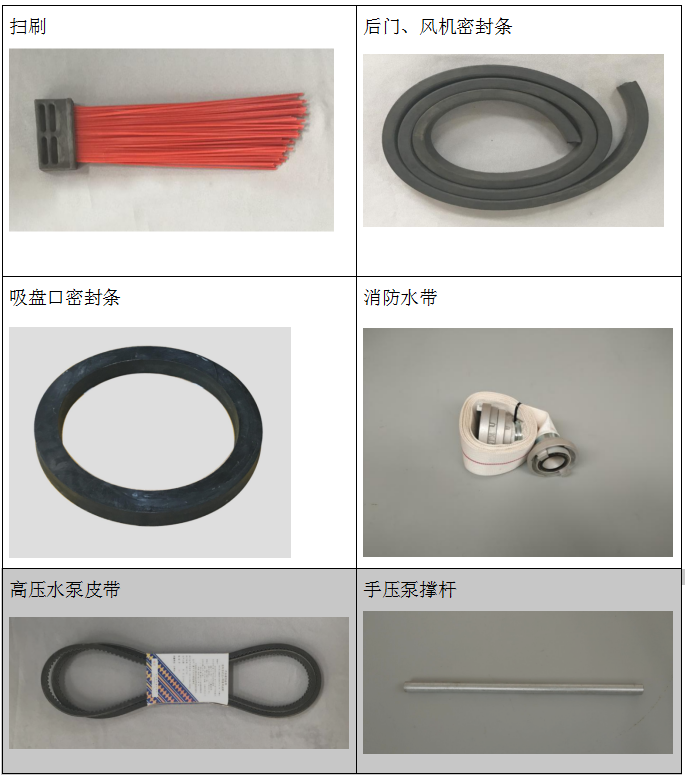

三、隨車配件
四、售后服務承諾
1 、保修年限、范圍、保修條件
有關底盤部分和副發動機的售后服務由使用單位在本地技術服務站進行
維修（不在上裝保修范圍內）。改裝部分由我公司實行“三包”，質保期 12
個月，易損件除外，在保修期內車輛發生的質量問題（人為損壞除外）由我公
司免費維修。質保期滿后，我公司對其產品實行終生維護，工時費、差旅費、
修理費僅按成本計算。
2 、解決問題、排除故障（技術支持）
當所供車輛發生故障時，接到用戶故障電話后，解決質量或操作問題響應
時間24 小時，郵件寄出時間 72 小時，當需要售后人員上門解決問題時，我公
司售后服務部人員將在72 小時內趕到現場提供服務。
| ·可按用戶要求為根據用戶的實際需求，為每位用戶打造品質、個性化的專用車，歡迎新老客戶來電來人考察訂購和自帶底盤改裝！ ·創優質服務企業； 造用戶滿意產品； 樹品牌!公司堅持以“質量求生存、信譽求發展、科技創新路、服務創品牌”的經營理念，以“誠信、務實、創新、進取”為企業宗旨，不斷提升自身產品質量，開發適應市場需求物美價廉的多功能專用汽車! |
我們將謁誠為您提供好、快、優質的服務！ ·**步：購車洽談： 通過電話聯系或實地考察洽談車輛型號、價格和相關要求。 ·**步：簽訂合同： 雙方簽訂車輛購銷合同并預付合同定金（傳真簽訂合同、實地簽訂合同均可）。 ·第三步：安排生產： 我公司根據合同要求，安排車間生產。 ·第四步：交付車輛： 車輛交付驗收，支付車輛余款，完成相關手續。 交付方式：客戶可自提車輛，也可協商由我公司安排送車并協定相關費用.更多詳細訂車流程請來電咨詢！ |
售后服務承諾書
本公司是一家專用汽車企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司能力的不斷提升和出口貿易的展開，售后服務體系得到了完善。
服務體系
一、服務體系是質量管理體系的重要環節。
二、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。
三、服務宗旨：專業創造價值，誠信鑄就未來！
四、服務機構：在銷售公司**下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作。
服務原則
在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、制造、裝配原因引起的產品機件損壞，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料，售后服務部門確認后實行三包服務。
具體服務如下：
1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。
2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。
3、免費培訓操作員：
⑴ 由我廠安排**工程師現場指導，學習理論及實際操作；
⑵ 掌握專用車的基本理論，性能以及功能；
⑶ 按程序能熟練的操作；
⑷ 能進行正常的日常維護，排除一般技術故障。
